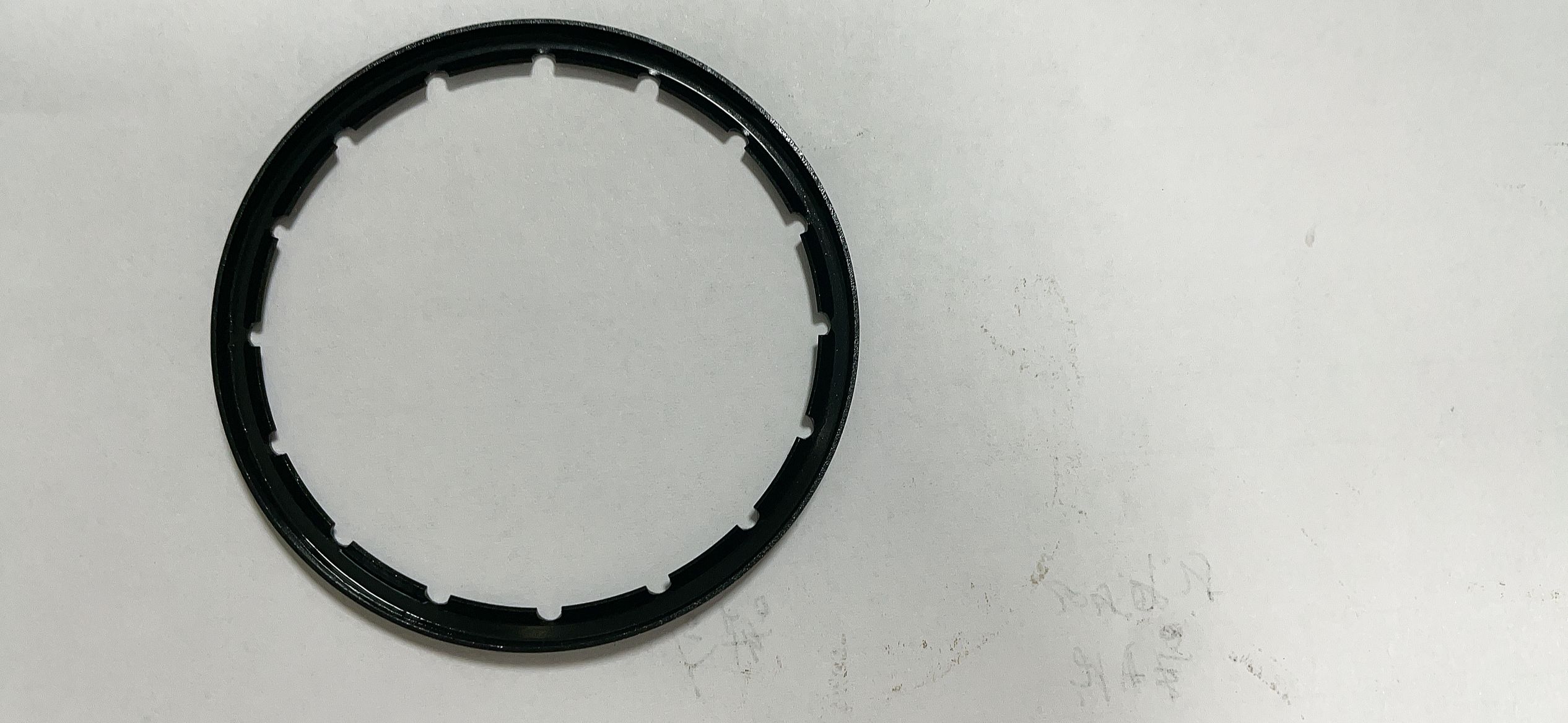

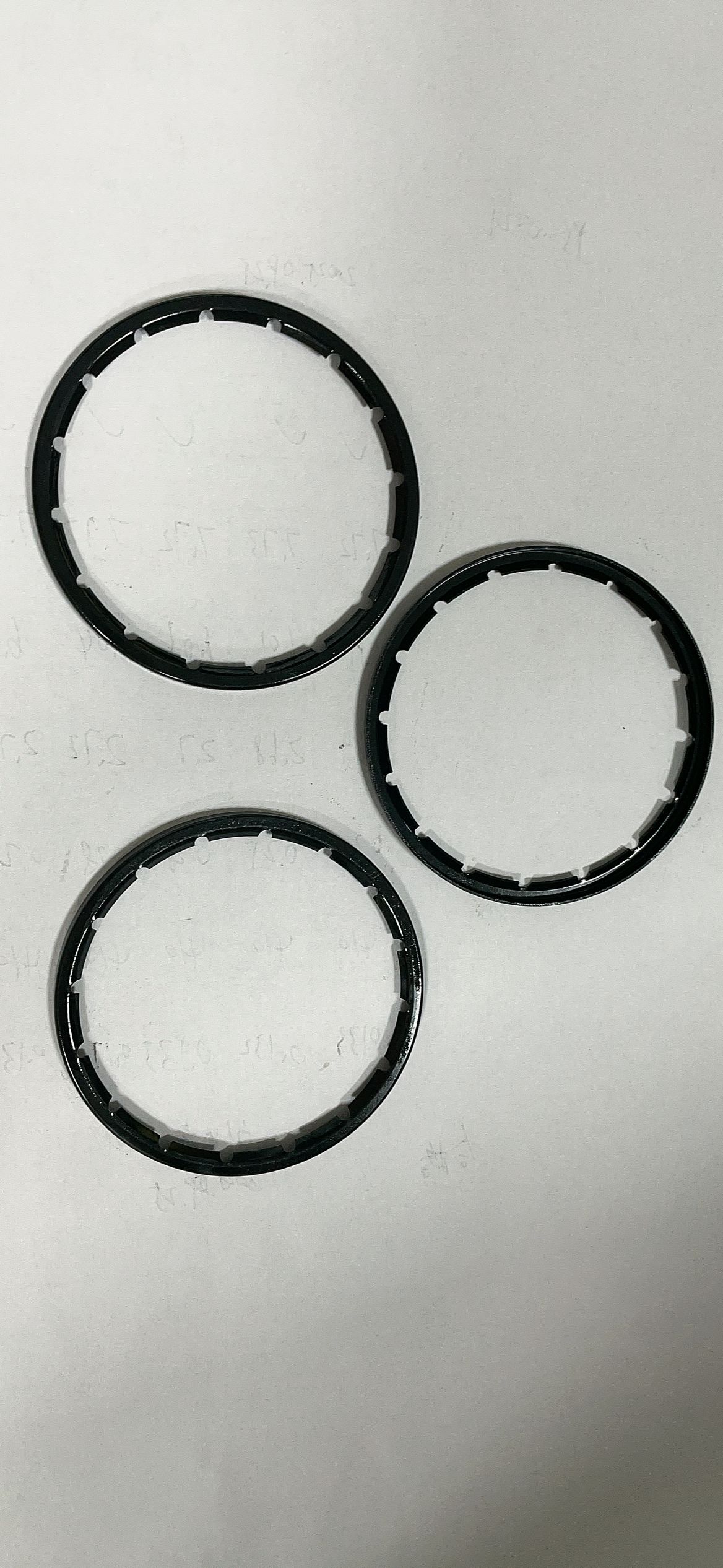

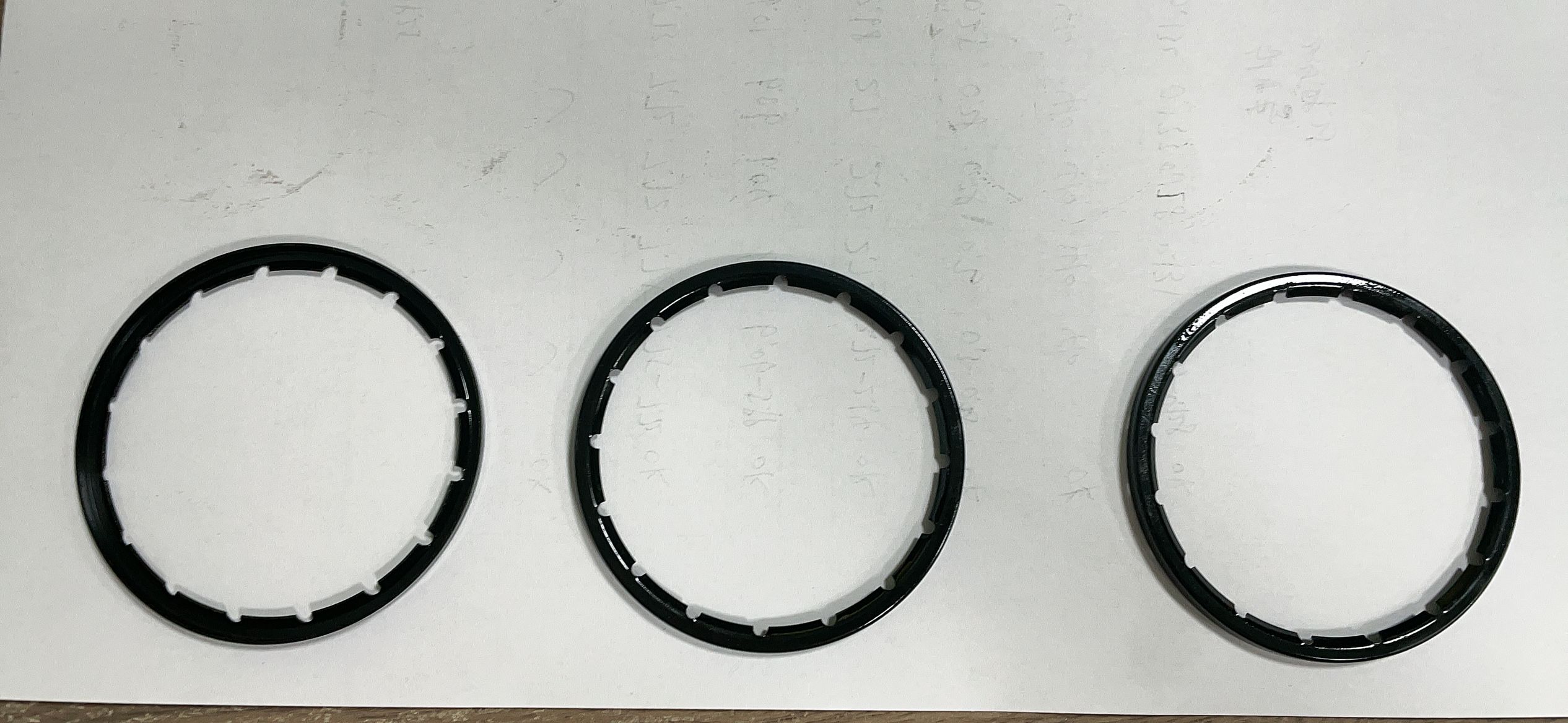

Montageart der elastischen Sicherungsringe:
Bearbeiten Sie zunächst eine Nut für den Sicherungsring, die der Norm entspricht, auf der Welle oder dem Lagergehäuse.
Verwenden Sie ein spezielles Werkzeug – Lochsicherungsringzange oder Wellensicherungsringzange. Führen Sie die Backen der Zange in das Prozessloch des Halterings ein und drücken Sie sie fest zusammen, um den Haltering zu öffnen (bei Lochtyp) oder zusammenzuziehen (bei Schafttyp).
Setzen Sie ihn in die Nut ein, lassen Sie den Druck langsam ab, und der Sicherungsring rastet in der Nut ein.
Hinweise: Stellen Sie sicher, dass die Nutgröße übereinstimmt; Den Sicherungsring nicht zu weit öffnen, um Verformungen zu vermeiden. Bei axialer Krafteinwirkung sollte die Seite des Sicherungsrings vollständig an der Stirnfläche des Lagerrings anliegen.
Installationsmethode der Druckabdeckung/Endabdeckung:
Setzen Sie das Lager in das Lagergehäuse ein.
Setzen Sie die Druckabdeckung auf die Welle und richten Sie sie dabei an den Schraubenlöchern am Lagergehäuse aus.
Ziehen Sie die Befestigungsschrauben gleichmäßig und über Kreuz an.
Hinweise: Der Schlüssel liegt in der Lückenanpassung. Bei Rillenkugellagern usw. muss zwischen dem Druckdeckel und der Stirnfläche des Lageraußenrings ein geringfügiger Wärmeausdehnungsspalt gelassen werden (der mit einer Fühlerlehre gemessen werden kann), da sonst das Lager nach der Erwärmung blockiert. Der Spalt kann durch Anbringen von Unterlegscheiben unter der Druckabdeckung angepasst werden.
Kombinationsmontagemethode von Sicherungsscheiben und Muttern:
Installationsschritte:
Setzen Sie das Lager auf die Welle und gegen die Schulter der Welle.
Setzen Sie nacheinander Sicherungsscheibe und Sicherungsmutter auf.
Ziehen Sie die Mutter mit einem Schraubenschlüssel wie angegeben fest.
Schritt zum Verhindern des Lösens des Schlüssels: Biegen Sie die Innenzähne der Sicherungsscheibe und führen Sie sie in die Keilnut der Welle ein. Hebeln Sie dann eines der äußeren „Ohren“ hoch und haken Sie es in die radiale Nut der Mutter ein.
Hinweise: Stellen Sie sicher, dass die Innenzähne der Unterlegscheibe mit der Keilnut der Welle ausgerichtet sind. Es wird empfohlen, nach der Demontage neue Sicherungsscheiben auszutauschen, um die Anti-Lockerungswirkung sicherzustellen.
Installations- und Einstellmethode für Einstellscheiben:
Installation und Einstellung:
Lager und Druckdeckel vorab einbauen, aber noch nicht ganz festziehen.
Fühlen Sie das Axialspiel des Lagers, indem Sie die Welle drehen oder den Widerstand messen.
Entfernen Sie den Druckdeckel und ändern Sie das Spiel, indem Sie die Anzahl oder Dicke der Einstellscheiben erhöhen oder verringern.
Wiederholen Sie die oben genannten Schritte, bis das Spiel oder die Vorspannung den Konstruktionsanforderungen entspricht.
Hinweise: Dies ist ein Debugging-Prozess, der Geduld und Präzision erfordert, was für hochpräzise Geräte von entscheidender Bedeutung ist.
